Constructive Solid Geometry (CSG)

Constructive Solid Geometry (CSG) mengkombinasi objek dengan menggunakan tiga operasi boolean yang berbeda. Pada blender 3D, untuk melakukan operasi tersebut menggunakan bolean modifier.

Skenario 1:  Buat 2 objek yang sama namun posisi, warna, orientasi berbeda. Lakukan operasi :

   - Union

   - Intersection
    - Minus/Difference

Objek 1

Objek 2

Pada skenario 1 terdapat 2 silinder dengan warna yang berbeda. Atur posisi kedua silinder tersebut seperti gambar di bawah ini.

• Union

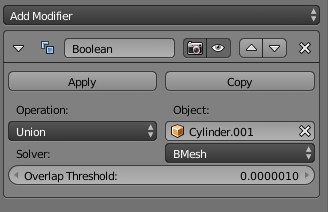

Untuk melakukan proses union, dengan memilih silinder yang berwarna biru lalu mengklik Sidebar Properties > Modifier > Boolean. Lalu pilih operasi Union. Pada bagian Object, pilih silinder yang berwarna cokelat. Kemudian klik Apply untuk menerapkan operasi tersebut.

 Hasil dari operasi union seperti gambar di bawah ini:

Note: Geser silinder 1 (silinder coklat) ke arah sumbu y dengan menekan G seperti pada gambar kedua. Dapat dilihat bahwa kedua silinder tersebut bersatu membentuk satu objek.

• Intersection

Untuk melakukan operasi intersection, ubah Operation menjadi intersection lalu klik Apply untuk menerapkan modifier.

Hasil dari operasi intersection seperti gambar di bawah ini:

Note: Geser silinder 1 (silinder coklat) ke arah sumbu y dengan menekan G seperti pada gambar kedua.

• Minus/Difference

Untuk melakukan operasi Minus/Difference, ubah Operation menjadi difference lalu klik Apply untuk menerapkan modifier.

Hasil dari operasi minus seperti gambar di bawah ini:

Skenario 2: Buat 2 objek yang berbeda namun posisi, warna, orientasi berbeda. Lakukan operasi :

   - Union

   - Intersection
   - Minus/Difference

Objek 1

Objek 2

Pada skenario 2 terdapat 2 objek yang beda dengan warna yang berbeda. Kedua objek tersebut adalah icosphere dan kubus. Atur posisi kedua silinder tersebut seperti gambar di bawah ini.

• Union

Untuk melakukan proses union, dengan memilih kubus lalu mengklik Sidebar Properties > Modifier > Boolean. Lalu pilih operasi Union. Pada bagian Object, pilih icosphere. Kemudian klik Apply untuk menerapkan operasi tersebut.

Hasil dari operasi union seperti gambar di bawah ini:

Note: Geser icosphere ke arah sumbu y dengan menekan G seperti pada gambar kedua.

• Intersection

Untuk melakukan operasi intersection, ubah Operation menjadi intersection lalu klik Apply untuk menerapkan modifier.

Hasil dari operasi intersection seperti gambar di bawah ini:

 Note: Geser icosphere ke arah sumbu y dengan menekan G seperti pada gambar kedua.

• Minus/Difference

Untuk melakukan operasi Minus/Difference, ubah Operation menjadi difference lalu klik Apply untuk menerapkan modifier.

Hasil dari operasi minus seperti gambar di bawah ini:

 Note: Geser icosphere ke arah sumbu y dengan menekan G seperti pada gambar pertama.
